RJ45带变压器在以太网中有什么作用?

发布日期：2016-10-15 00:00:00 来源：http://www.toreyco.com 点击：0

在以太网设备中，通过 PHY接 RJ45时，中间都会加一个RJ45带变压器。有的变压器中心抽头接到地。而且接电源时，电源值又可以不一样，3.3V，2.5V，1.8V都有。这个变压器的作用分析如下：

1、中间抽头为什么有些接电源？有些接地？这个主要是与使用的PHY芯片UTP口驱动类型决定的，这种驱动类型有两种，电压驱动和电流驱动。电流驱动的需要接电源；电压驱动的就直接接个电容到地即可！所以对于不同的芯片，中心抽头的接法，与PHY是有密切关系的，具体还要参看芯片的 datasheet和参考设计了。RJ45连接器

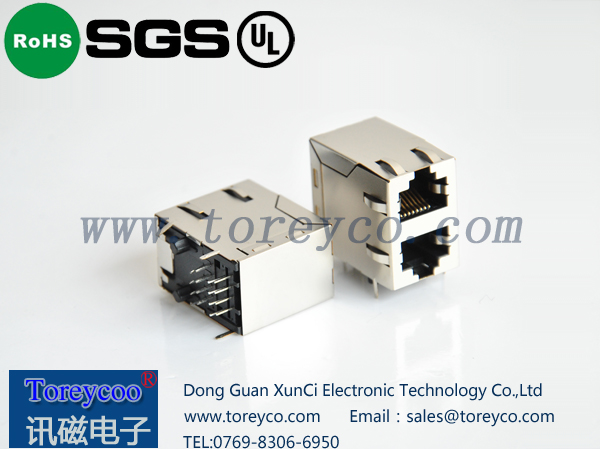

RJ45带变压器

2、为什么接电源时，又接不同的电压呢？这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。

⒊这个变压器到底是什么作用呢，可不可以不接呢。从理论上来说，是可以不需要接变压器，直接接到RJ45上，也是能正常工作的。但是呢，传输距离就很受限制，而且当接到不同电平网口时，也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后，它主要用于信号电平耦合。其一，可以增强信号，使其传输距离更远；其二，使芯片端与外部隔离，抗干扰能力大大增强，而且对芯片增加了很大的保护作用（如雷击）；其三，当接到不同电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对彼此设备造成影响。RJ45网络连接器

网络变压器具体有T1/E1隔离变压器；ISDN/ADSL接口变压器；VDSL高通/低通滤波器模块、接口变压器；T3/E3、SDH、64KBPS接口变压器；10/100BASE、 1000BASE-TX网络滤波器；RJ45集成变压器；还可根据客户需要设计专用变压器。产品主要应用于：高性能数字交换机；SDH/ATM传输设备；ISDN、ADSL、VDSL、POE受电设备综合业务数字设备；FILT光纤环路设备；以太网交换机等等，如裕泰电子的YL18-2050S，YL18-3002S等比较常见！
