RJ45网络连接器接线标准是怎样的?

发布日期:2016-10-19 14:42:00 来源:http://www.toreyco.com 点击:0

RJ45网络连接器双绞衔接线有两种:一种是广泛运用的直衔接线,另一种是特别情况下运用的穿插线,假如是pc衔接交换机或别的网络接口等,或是其它衔接的两边位置不对等的情况下都运用直衔接线,而假如衔接的两台设备是对等的,例如都是两台pc机,笔记本等,就要运用穿插线了,两者的差别是线序不一致,接口是一样的。

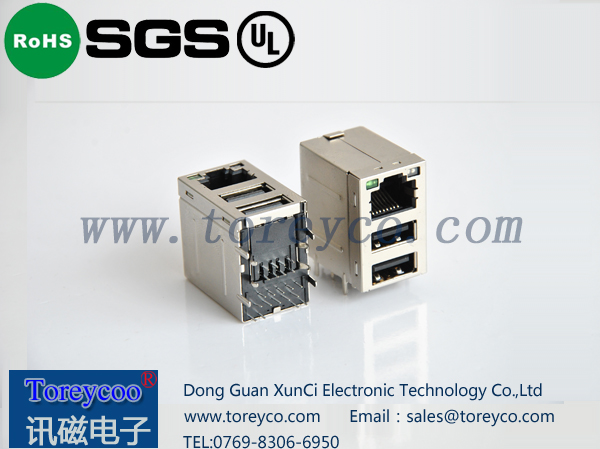

RJ45网络连接器

穿插线的做法是:
一头选用568A规范,568A规范做法:绿白-1,绿-2,橙白-3,蓝-4,蓝白-5,橙-6,棕白-7,棕-8一头选用568B规范 ,568B规范做法:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8平行线的做法是:两端选用相同的规范(同为568A规范或568B规范)☆接千兆网络时,略有不同:一头为:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕;另一头为:白绿,绿,白橙,白棕,棕,橙,蓝,白蓝。RJ45带变压器
5RJ45衔接器制造注意事项
假如是手艺制造RJ45衔接器,也就是俗称的水晶头,可以使水晶头的弹片朝外,入线口朝下,从左到右,遵从上面的线序,充沛刺进线(以在水晶头的顶部看到双绞线的铜心为规范),然后用网线钳夹一下,就可以了。RJ45连接器
