千兆水晶头的做法

发布日期：2016-11-07 14:03:00 来源：http://www.toreyco.com 点击：0

千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。我们在制作百兆网线的时候为了防止那些交*色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。现在这个千兆线就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。RJ45连接器

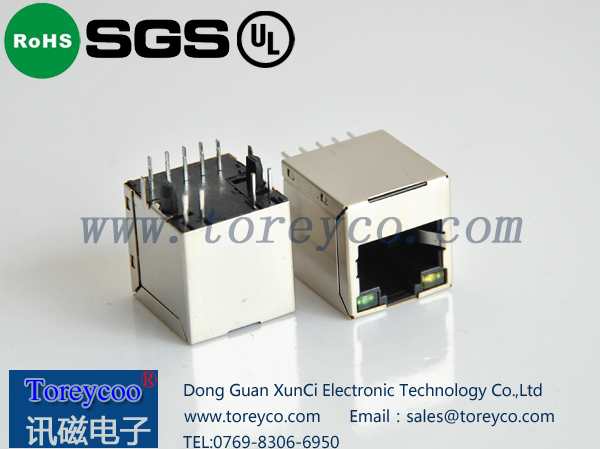

RJ45网络插座

下面再来分析网头，从透明的部位看，是多层的结构，现在，我用小刀把一侧的塑料片切下来，里面果然还有几层。侧面切下来的塑料片上有一个长条形的孔，是为了固定水晶头后部的卡线器的，同样的，在对称的那边也有相同的孔将后面卡线器取下来，可以看到它和三角形的护片是连在一起的，这个卡线器和百兆的相比优点是环形整体固定，一是比较结实，二是不会把网线压扁而造成传输效率下降。看来优化措施连这么一小截都不放过啊。把线皮用力拉下来，看到线皮上有一个六棱形金属的卡锁，有点象当年做同轴电缆的线芯套。作用一是为了更好的和新型的卡线器配合，二是起到一定的屏蔽作用。这个金属圈好像是钢质，我取下来后居然无法用手捏扁，看来强度还是挺高的。不知道是用什么样的专用工具安装到线皮上的。再把水晶头内部的淡蓝色分线器拔出，这个的确费了我不少气力，由于前部的触点铜片穿透并压迫着线体，我用了两把钳子和一把小改锥另外搭上10分钟宝贵时间才完整的把它取出来。RJ45网络接口

首先，双绞线从分线器的后部穿入，在十字形的导入口就按照线对分开了，白、橙入左孔；浅蓝、深蓝入上孔；浅绿、深绿入下孔；浅棕、深棕入右孔。到前端后按照白、橙、浅绿、深蓝、浅蓝、深绿、浅棕、深棕的顺序被排好，线头与前端对其后就可以插入RJ45水晶头的外壳了。这个是一个不错的改进，一下就把原来那种又掰又捏又捅的别扭工序摒弃了。而且线芯只有到了顶端才变成平面的排列，在整个接头的80％的区域仍然保持着双绞和圆形的状态，这明显比原来的百兆接头强多了。不光是制作工序上，在传输效率上也是比较大的改进。RJ45带变压器
