RJ45网络连接器特点以及应用

发布日期：2017-06-19 16:17:00 来源：http://www.toreyco.com 点击：0

RJ45网络连接器是布线系统中信息插座（即通信引出端）连接器的一种，连接器由插头（接头、水晶头）和插座（模块）组成，插头有8个凹槽和8个触点。RJ是Registered Jack的缩写，意思是“注册的插座”。在FCC（美国联邦通信委员会标准和规章）中RJ是描述公用电信网络的接口，计算机网络的RJ45网络连接器是标准8位模块化接口的俗称。

RJ45网络连接器由插头和插座组成，这两种元器件组成的连接器连接于导线之间，以实现导线的电气连续性。

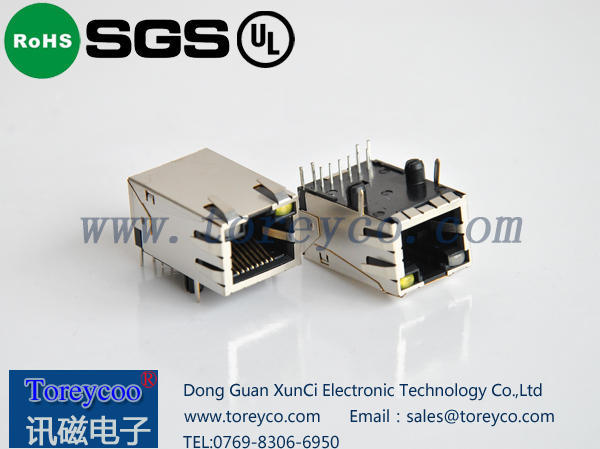

RJ45网络连接器模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化的插座弹片间稳定而可靠的电器连接。由于弹片与插孔间的摩擦作用，电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制，这样当模块化插头插入时，插头和插孔的界面外可产生最大的拉拔强度。RJ45网络连接器模块上的接线模块通过“U”形接线槽来连接双绞线，锁定弹片可以在面板等信息出口装置上固定RJ45网络连接器模块[1] 。

常见的RJ45网络连接器接口有两类：用于以太网网卡、路由器以太网接口等的DTE（数据终端设备）类型和用于交换机等的DCE（数字通信设备）类型。当两个类型一样的设备使用RJ45网络连接器接口连接通信时，必须使用交叉线连接。如果DTE类型接口和DTE类型接口相连时不交叉相连引脚，对触的引脚都是数据接收（发送）引脚，不能进行通信。另外：一些DCE类型设备会和对方自动协商，此时连接用直通线或平行线均可[4] RJ45网络连接器

RJ45网络连接器插头又称为RJ45网络连接器水晶头（RJ45网络连接器 Modular Plug），用于数据电缆的端接，实现设备、配线架模块问的连接及变更。对RJ45网络连接器水晶头要求具有良好的导通性能；接点三叉簧片镀金厚度为50μm，满足超5类传输标准，符合T568A和T568B线序；具有防止松动、插拔、自锁等功能。

RJ45网络连接器插头是铜缆布线中的标准连接器，它和插座（RJ45网络连接器模块）共同组成一个完整的连接器单元。这两种元件组成的连接器连接于导线之间，以实现导线的电气连续性。它也是综合布线技术成品跳线里的一个组成部分，RJ45网络连接器水晶头通常接在对绞电缆的两端。在规范的综合布线设计安装中，这个配件产品通常不单独列出，也就是不主张用户自己完成双绞线与RJ45网络连接器插头的连接工作。

分类

RJ45网络连接器插头分为非屏蔽和屏蔽两种。屏蔽RJ45网络连接器插头外围用屏蔽包层覆盖，其实物外形与非屏蔽的插头没有区别。还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45网络连接器插头，与屏蔽模块搭配使用。

RJ45网络连接器插头常使用一种防滑插头护套，用于保护连插头、防滑动和便于插拔，此外，它还有各种颜色选择，可以提供与嵌入式图标相同的颜色，以便于正确连接[7] 。
