RJ45连接器的作用是什么?

发布日期:2017-08-18 11:35:00 来源:http://www.toreyco.com 点击:0

RJ45连接器的作用是什么?

RJ45连接器用于数据电缆的端接,实现设备、配线架模块问的连接及变更。对RJ45水晶头要求具有良好的导通性能;接点三叉簧片镀金厚度为50μm,满足超5类传输标准,符合T568A和T568B线序;具有防止松动、插拔、自锁等功能。

RJ45连接器是铜缆布线中的标准连接器,它和插座(RJ45模块)共同组成一个完整的连接器单元。这两种元件组成的连接器连接于导线之间,以实现导线的电气连续性。它也是综合布线技术成品跳线里的一个组成部分,RJ45水晶头通常接在对绞电缆的两端。在规范的综合布线设计安装中,这个配件产品通常不单独列出,也就是不主张用户自己完成双绞线与RJ45插头的连接工作。

分类

RJ45连接器分为非屏蔽和屏蔽两种。屏蔽RJ45插头外围用屏蔽包层复盖,其实物外形与非屏蔽的插头没有区别。还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45插头,与屏蔽模块搭配使用。

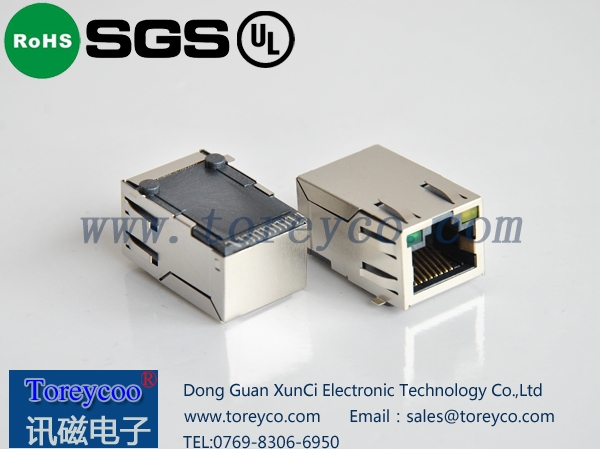

  RJ45连接器

RJ45连接器常使用一种防滑插头护套,用于保护连插头、防滑动和便于插拔,此外,它还有各种颜色选择,可以提供与嵌入式图标相同的颜色,以便于正确连接。

线序连接

信息模块或RJ45连插头与双绞线端接有T568A或T568B两种结构,它们是TIA/EIA-568-A和TIA/EIA-568-B综合布线标准支持的结构。RJ45水晶头针顺序号应按照如下方法进行观察:将RJ45插头正面(有铜针的一面)朝自己,有铜针一头朝上方,连接线缆的一头朝下方,从左至右将8个铜针依次编号为1~8。

RJ45连接器线序图线序图

从引针1至引针8对应线序为:

T568A:白一绿、绿、白一橙、蓝、白一蓝、橙、白一棕、棕。

T568B:白一橙、橙、白一绿、蓝、白一蓝、绿、白一棕、棕。

两种国际标准并没有本质的区别,只是颜色上的区别,需要注意的是在连接两个RJ45水晶头时必须保证:1、2脚对是一个绕对,3、6脚对是一个绕对,4、5脚对是一个绕对,7、8脚对是一个绕对。在同一个综合布线系统工程中,只能采用一种连接标准。制作连接线、插座、配线架等一般较多地使用TIA/EIA-568-B标准,否则,应标注清楚。

电缆需与同类的连接器件端接。比如,5e类和6类的连接器,在外观上很相似,但在物理机构上是有差别的。如果把一条5e类电缆与一个3类标准连接器或配线盘端接,就会把电缆信道的性能降低为3类。所以为了保证电缆的性能指标,模块连接器也必须达到相应的标准。
