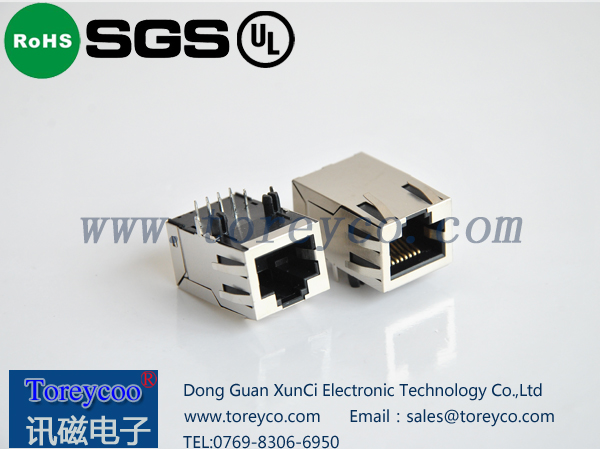

浅谈RJ45连接器的机械性能

发布日期：2018-03-23 22:38:00 来源：http://www.toreyco.com 点击：0

连接器的基本功能可分为三大类：连接器的根本功能可分为三大类：即机械功能、电气功能和环境功能。下面小编为您介绍RJ45 连接器的机械功能。

RJ45连接器的机械功能就衔接功能而言，插拔力是重要地机械功能。插拔力分为刺进力和拔出力(拔出力亦称别离力)，两者的要求是不同的。在有关规范中有最大刺进力和最小别离力规则，这表明，从运用视点来看，刺进力要小(然后有低刺进力 LIF 和无刺进力 RJ45连接器 ZIF 的结构)，而别离力若太小，则会影响触摸的可靠性。另一个重要的机械功能是连接器的机械寿数。

机械寿命实际上是一种耐久性(durability)目标，在国标 GB5095 中把它叫作机械操作。它是以一次刺进和一次拔出为一个循环，以在规则的插拔循环后连接器能否正常完结其衔接功能(如触摸电阻值)作为评判根据。连接器的插拔力和机械寿数与触摸件结构(正压力巨细)触摸部位镀层质量(滑动摩擦系数)以及接触件排列尺度精度(对准度)有关。 2.电气功能连接器的主要电气功能包含触摸电阻、绝缘电阻和抗电强度。

① 触摸电阻高质量的电连接器应当具有低而稳定的触摸电阻。连接器的触摸电阻从几毫欧到数十毫欧不等。

② 绝缘电阻衡量电连接器触摸件之间和触摸件与外壳之间绝缘功能的目标，其数量级为数百兆欧至数千兆欧不等。

③ 抗电强度或称耐电压、介质耐压，是表征连接器触摸件之间或触摸件与外壳之间耐受额外试验电压的才能。

④ 其它电气功能。电磁搅扰走漏衰减是点评连接器的电磁搅扰屏蔽作用,电磁搅扰走漏衰减是点评连接器的电磁搅扰屏蔽作用，一般在 100MHz~10GHz 频率范围内测验。对射频同轴连接器而言，还有特性阻抗、刺进损耗、反射系数、电压驻波比(VSWR)等电气目标。由于数字技能的开展，为了衔接和传输高速数字脉冲信号，呈现了一类新式的连接器即高速信号衔接器，相应地，在电气功能方面，除特性阻抗外，还呈现了一些新的电气目标，如串扰(crosstalk)，传输延迟(delay)、时滞(skew)等。 3.环境功能常见的环境功能包含耐温、耐湿、耐盐雾、振荡和冲击等。
