简说一下rj45连接器的类型

发布日期：2018-04-16 00:00:00 来源：http://www.toreyco.com 点击：0

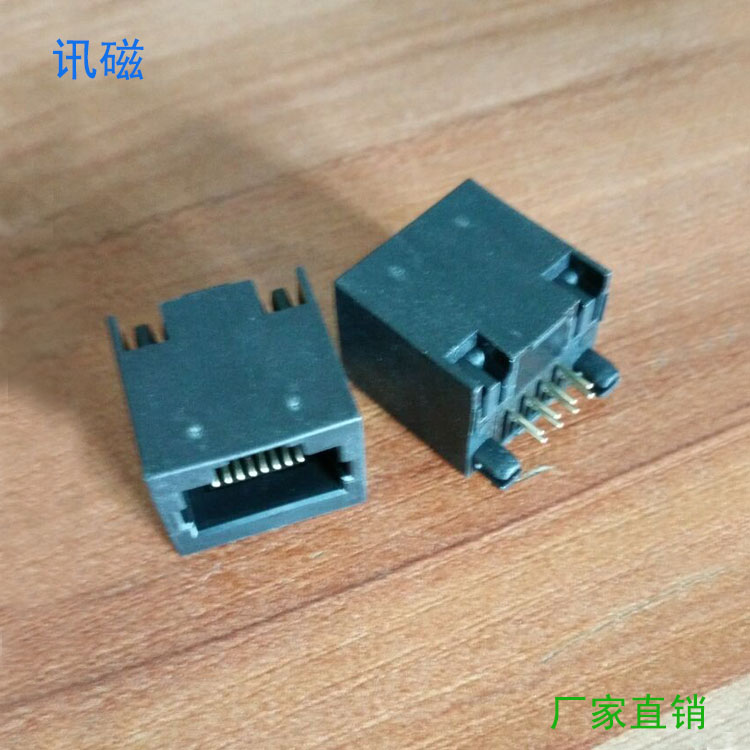

rj45连接器

目前更常用的一种RJ连接器是RJ45连接器，用于ethernet连接，8P8C，可以连接4对双绞线，12mm宽，比RJ11系列要宽一些。RJ45连接器有时也用于电话或RS232连接，也有人用来传VGA视频信号。

连接器

提到RJ11就知道这是通用的电话连接器，其实它最早是美国某某公司开发的一种接插件的通用名称，原名为WExW，外形为6针，WE6W使用全部6个触点，而WE2W只使用中间两针，后来成为rj系列连接器中的一种。

RJ11和RJ14、RJ25为同一系列，尺寸相同，都是9.5mm宽，只是触点数量不同。RJ11只有中间一对触点，可以连接一对线，表示为6P2C (six position, two conductor)；RJ14使用中间4个触点，可以连接2对线，表示为6P4C；RJ5使用全部6个触点，可以连接3对线，表示为6P6C。

有时也可以用这种连接器提供低压小功率的电源（AC或DC），常用PIN2和PIN5(黑线和黄线)。一般使用rj11作为此9.5mm系列的统称，分别使用RJ11-6P2C、RJ11-6P4C和RJ11-6P6C区别触点数量。

电话中还使用一种连接器，用于连接话机和手柄，称为4P4C（也有人称作rj22 ，并与rj9、rj10组成一个系列），有4个触点，7.5mm宽，比rj11尺小。

还有一种8P8C连接器称为RJ61，用于连接双绞线对。因为这种线序中第3、4对双绞线中的两线相距较远，会引起较大的串扰，不适合Ethernet这种高频信号的传输。

还有一种RJ48连接器，也是8P8C，可用于连接4对T1数据链路，每对线可传输时分复用的23个话路。
