　　RJ45带变压器RJ45和RJ48的差异

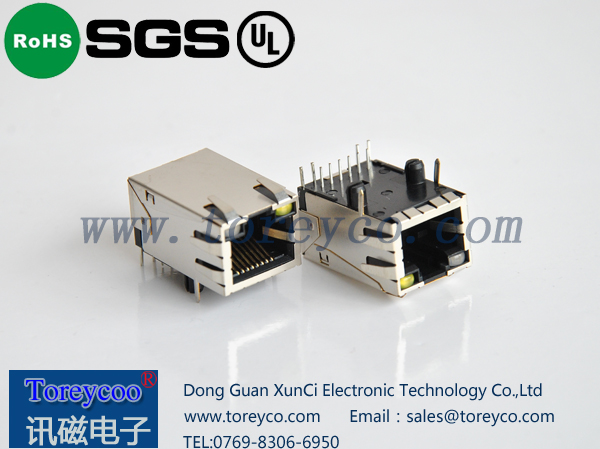

RJ45带变压器

　　RJ45接口：

　　用于以太网（Ethernet 10/100/1000M UTP/STP接口），常用于5类非屏蔽双绞线，也就是咱们一般说的网线，带水晶头的那种。RJ45也用于ISDN等其它接口，针脚界说不同。

　　RJ48接口：

　　用于衔接T1,E1串行线路，一般采用屏蔽双绞线；RJ-48还能够支持PIN3,PIN6做接地衔接。

　　RJ45和RJ48线序相同，都是从左往右为87654321,但信号界说不同：

　　RJ45:

　　10/100M用1/2/3/6针。 1000M用全部8根针。

　　RJ48:

　　一般常见为RJ-48C和RJ-48S,用1/2/4/5针。

　　CT1/PRI-CSU （RJ-48C）信号界说如下，

　　RJ-48C Pin Description

　　1 Receive Ring

　　2 Receive Tip

　　4 Ring

　　5 Tip

　　关于T1/E1 Trunk and Digital Voice Port （RJ-48） Pin1 Signal

　　1 RX + （input）

　　2 RX - （input）

　　3 —

　　4 TX + （output）

　　5 TX - （output）

　　6 —

　　7 —

　　8 —

　　参考资料：rj45带变压器

　　E1（2M传输链路）和shdsl/hdsl/sdsl相同都是最终一公里的传输技能。

　　数字数据网（Digital Data Network）是利用数字信道传输数据信号的数据传输网，从本质上来说，是一种电路交流网络。

　　FR是一种分组交流网络技能。能够区分虚电路。

　　能够将DDN、FR、ATM等都看做骨干网技能。DDN结点机、FR交流机、ATM接入交流机这些设备是各自网络的最边际设备。从这些设备到用户都可能会使用到E1、SHDSL、HDSL、SDSL等最终一公里的传输技能。因为FR、ATM本身支持PVC，相应地在做点到多点的接入时，不需要使用信道化E1。关于e1来说，一般是光纤到用户，从光端机出来bnc接口。能够转换为RJ48的接口。最高速率为2Mbps，是一条时分线路。又称为信道化E1。

　　上路由器的接法有两种：

　　1、用BNC-E1线缆（这儿的E1端包含：RJ48、DB15等多种接口方式）直接接E1模块

　　2，假如用WIC-1T模块，那么就用一个G.703-----v.35的协议转换器后用V。35线缆接WIC---1T模块。

　　shdsl/hdsl/sdsl都是用户数据线路，一般使用一对或两对电话线到用户，接口为rj11或rj48。最高速率能够到达2M bps或更高。尽管xdsl技能能够到达2M的速率，但现在我还没听说过能够在dsl线路上跑信道化E1的。
