RJ45网络连接器影响PIN针触摸电阻和可靠性的要素

发布日期：2018-07-16 14:25:00 来源：http://www.toreyco.com 点击：0

　　RJ45网络连接器影响PIN针触摸电阻和可靠性的要素

　　PIN针的触摸电阻首要受触摸件资料、笔直压力、外表形状、运用电压和电流等要素影响。

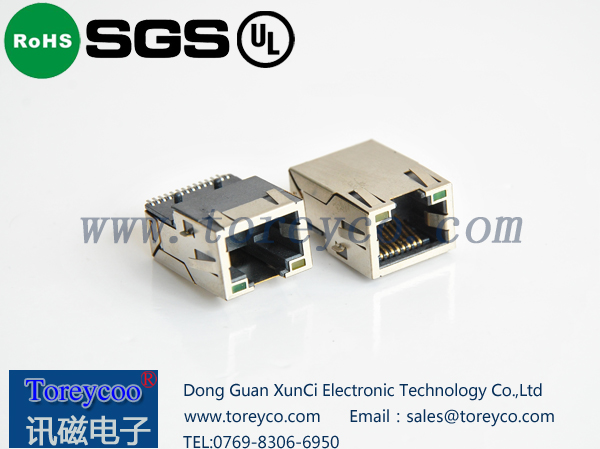

RJ45网络连接器

　　1）触摸件资料

　　电连接器技能条件对不同材质制造的同标准插配触摸件，规则了不同的触摸电阻查核目标。快速别离耐环境电连接器总标准GJB101-86规则，直径为1mm的插配触摸件触摸电阻，铜合金≤5mΩ，铁合金≤15mΩ。

　　2）触摸面的外表笔直压力

　　触摸件的外表笔直压力是指互相触摸的外表发作并笔直于触摸外表的力。随笔直压力添加，触摸微点数量及面积也逐步添加，一起触摸微点从弹性变形过渡到塑性变形。因为集中电阻逐步减小，而使触摸电阻下降。

　　触摸正压力首要取决于触摸件的几许形状和资料功能。

　　3）外表形状

　　外表形状包含规划的形状和所在的环境状态，触摸件外表可能因为尘土、松香、油污等在接点外表机械附着堆积构成的较松懈的表膜，这层表膜因为带有微粒物质极易嵌藏在触摸外表的微观凹坑处，使触摸面积缩小，触摸电阻增大，且极不安稳。二是因为物理吸附及化学吸附所构成的污染膜，对金属外表首要是化学吸附，它是在物理吸附后随同电子搬迁而发作的。故对一些高可靠性要求的产品，如航天用电连接器必须要有洁净的安装出产环境条件，完善的清洗工艺及必要的结构密封措施，运用单位必须要有杰出的储存和运用操作环境条件。

　　4）运用电压

　　运用电压到达必定阈值时，会使触摸件膜层被击穿，而使触摸电阻敏捷下降。但因为热效应加快了膜层邻近区域的化学反应，对膜层有必定的修正效果。所以阻值呈现非线性。在阈值电压邻近，电压降的细小动摇会引起电流可能二十倍或几十倍范围内改变。使触摸电阻发作很大改变，不了解这种状况就会在测验和运用触摸件时发作过错。
