影响RJ45连接器电阻功能的因素

发布日期：2019-07-01 00:00:00 来源：http://www.toreyco.com 点击：0

　　影响RJ45连接器电阻功能的因素

　　RJ45连接器对电信号或电波的导通功能是重要的指标，所以，在规划生产和运用RJ45连接器时要考虑的便是影响RJ45连接器电阻功能的因素，那么都有哪些因素呢？下面咱们就来了解一下吧！

　　（1）接触面的表面垂直压力

　　RJ45连接器接触件的表面垂直压力是指互相接触的表面发生并垂直于接触表面的力。随垂直压力增加，接触微点数量及面积也逐步增加，一同接触微点从弹性变形过渡到塑性变形。由于会合电阻逐步减小，而使接触电阻下降。接触正压力首要取决于接触件的几何形状和资料功能。

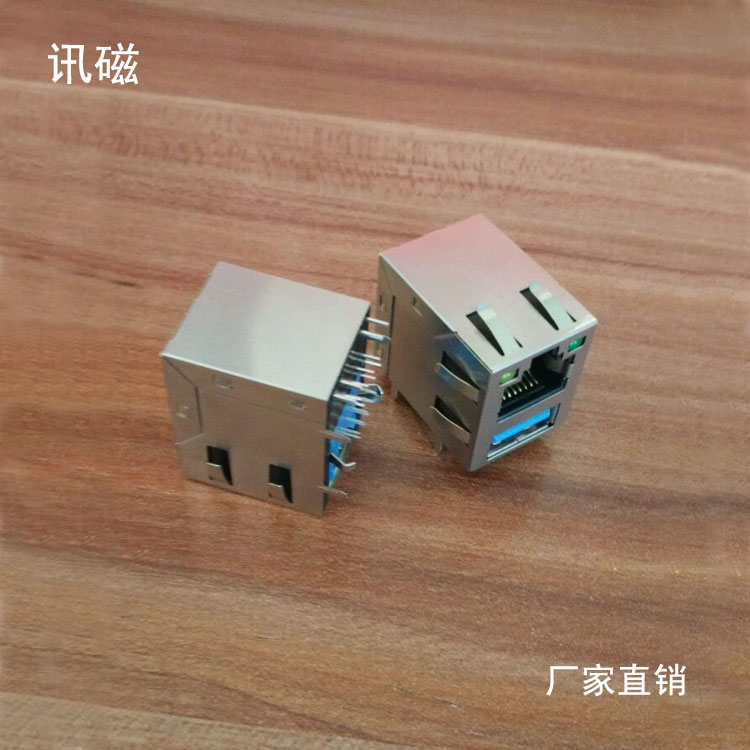

RJ45连接器

　　（2）运用电压

　　RJ45连接器运用电压达到必定阈值时，会使接触件膜层被击穿，而使接触电阻迅速下降。但由于热效应加快了膜层附近区域的化学反应，对膜层有必定的修正效果。所以阻值呈现非线性。在阈值电压附近，电压降的细小波动会引起电流也许二十倍或几十倍范围内改动。使接触电阻发生很大改动，不了解这种状况就会在测验和运用接触件时发生过错。

　　（3）接触件资料

　　RJ45连接器技能条件对不一样质料制造的同规范插配接触件，规矩了不一样的接触电阻查核方针。疾速别离耐环境RJ45网络连接器总规范GJB101-86规矩，直径为1mm的插配接触件接触电阻，铜合金≤5mΩ，铁合金≤15mΩ。

　　（4）表面形状

　　表面形状包括规划的形状和地点的环境状况，接触件表面也许由于尘土、松香、油污等在接点表面机械附着堆积构成的较松懈的表膜，这层表膜由于带有微粒物质很容易嵌藏在接触表面的微观凹坑处，使接触面积缩小，接触电阻增大，且极不安稳。二是由于物理吸附及化学吸附所构成的污染膜，对金属表面首要是化学吸附，它是在物理吸附后伴随电子搬迁而发生的。故对一些高可靠性请求的商品，如航天用电连接器有必要要有洁净的装置出产环境条件，完善的清洁技能及必要的结构密封办法，RJ45网络连接器运用单位有必要要有良好的贮存和运用操作环境条件。
