rj45带变压器的优点？

发布日期：2020-08-06 00:00:00 来源：http://www.toreyco.com 点击：0

　　何为带变压器，不明思义，肯定是电子产品之间的一段桥梁，每当我们如果需要屏蔽信号的情况下，会需要带变压器，经过磁路耦合作用在变压器的次级端感应出感生电压。

　　网络变压器也被称作“数据汞”，也可称为网络隔离变压器。它在一块网络接口上所起的作用主要有两个，一是传输数据，它把PHY送出来的差分信号用差模耦合的线圈耦合滤波以增强信号，并且通过电磁场的转换耦合到不同电平的连接网线的另外一端；一是隔离网线连接的不同网络设备间的不同电平，以防止不同电压通过网线传输损坏设备。除此而外，数据汞还能对设备起到一定的防雷保护作用。它主要用在网络交换机、路由器、网卡、集线器里面，起到信号耦合、高压隔离、阻抗匹配、电磁干扰抑制等作用。

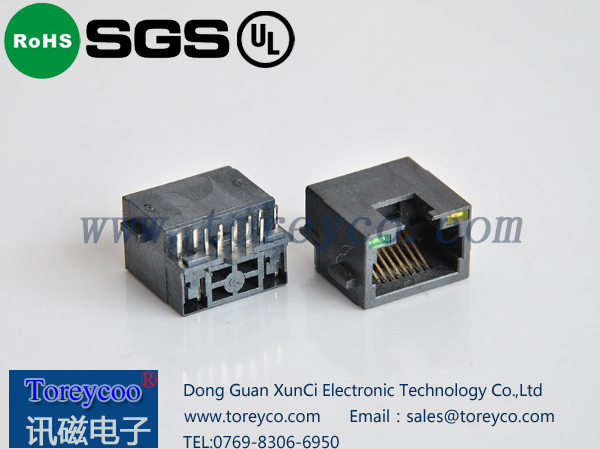

rj45带变压器

　　rj45带变压器两脚加上信号电压(差模信号)时，经过磁路耦合作用在变压器的次级端感应出感生电压。对于信号电压，由于CMC两绕组同时流过的信号电流大小相等、方向相反，在CMC的铁芯磁路中产生了方向相反的磁通，相互抵消，不影响差模信号传输。而此时变压器Transformer两绕组流过的则是大小相等，方向相同的电流，致使变压器Transformer的作用相当于一个大的电阻，阻碍差模信号的通过，对载波信号的传输影响较少。所以差模信号被直接耦合加到负载上。而对共模信号来说，主要是通过变压器的初、次级间的分布电容耦合到次级，而此时CMC两绕组流过的是大小相等、方向相同的电流，这时CMC相当于一个大的电阻，阻止共模电流的传输，而变压器Transformer两绕组则是流过大小相等、方向相反的电流，对共模信号相当于短路，这样共模电压基本上不会被传送，而被耦合到负载上。从而既能使载波信号被很好的传输，又能抑制共模干扰信号。
