RJ45连接器的接口种类

发布日期：2020-08-17 09:53:00 来源：http://www.toreyco.com 点击：0

　　常见的RJ45连接器接口有两类：用于以太网网卡、路由器以太网接口等的DTE（数据终端设备）类型和用于交换机等的DCE（数字通信设备）类型。当两个类型一样的设备使用RJ45接口连接通信时，使用交叉线连接。如果DTE类型接口和DTE类型接口相连时不交叉相连引脚，对触的引脚都是数据接收（发送）引脚，不能进行通信。另外：一些DCE类型设备会和对方自动协商，此时连接用直通线或平行线均可。RJ45的性能指标同样包括衰减、近端串扰、插入损耗、回波损耗和远端串扰等。RJ45的性能技术说明：接触电阻为2.5mΩ，绝缘电阻为1000mΩ，抗电强度为DC1000V（AC700V）时，一分钟无击穿和飞弧现象；卡接簧片表面镀金或镀银，可接线径为0.4mm～0.6mm；插头插座可重复插拔次数不小于750次；8线接触针镀金509（inch）。

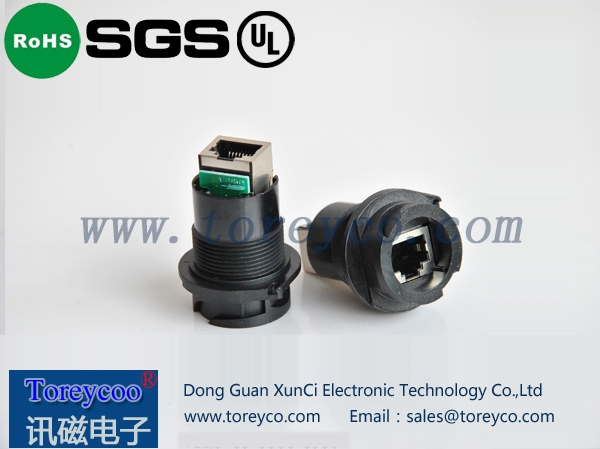

RJ45连接器

　　在这些性能指标要求中，串扰是设计时考虑的一个重要因素，为了使整个链路有更好的传输性能，在插座中常采用串扰抵消技术，串扰抵消技术能够产生与从插头引入的干扰大小相同、极性相反的串音信号来抵消串扰。如果由模块化插头引入的串音干扰用“++++”表示，插座产生的相反的串音则用“----”表示。当两个串音信号的大小相等，极性相反时，总的耦合串音干扰信号的大小为零。
