rj45连接器有哪些接头类型？

发布日期：2020-10-14 00:00:00 来源：http://www.toreyco.com 点击：0

　　rj45连接器是各种不同接头的一种类型（例如：RJ11也是接头的一种类型，不过它是电话上用的）；RJ45头根据线的排序不同的法有两种，一种是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕；另一种是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕；因此使用RJ45接头的线也有两种即：直通线、交叉线。

　　RJ45型网线插头引脚号的识别方法是：手拿插头，有 8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边一个小镀金片开始依次是1 脚、第2 脚、…、第8 脚。

　　rj45连接器的网络变压器常见的有五种类型，分为单端口、双端口、多端口、10 / 100BASE和1000BASE-TX。一般那些没有带网络变压器的RJ45连接器在正常工作的情况下，它的传输距离非常有限，并且当连接到不同级别的网络端口时也会产生一些影响。还有就是芯片受到的外部干扰也非常大。

　　而带了网络变压器的RJ45连接器主要用于信号电平耦合。首先可以增强信号，使传输距离更远，其次芯片端可以与外界隔离，使抗干扰性能得到了大大提升，芯片还具有很强的保护作用（如仿雷击）。当连接到不同级别的网络端口（如果PHY芯片为2.5V且某些PHY芯片为3.3V）时，它不会影响彼此的设备的性能。

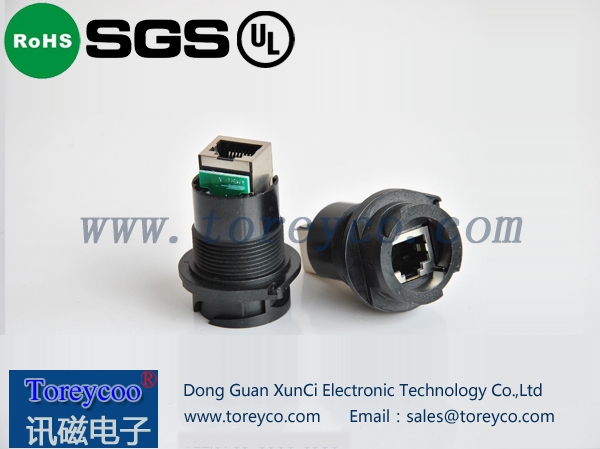

rj45连接器

　　此外，RJ45连接器带变压器还具有很多的性能，例如，在以太网信号传输可以保证无失真，辐射发射，并且满足IEEE802.3标准的电气隔离要求，在应用接线、接地、灯罩和空间分离咨询等技术进行处理等性能。

　　东莞讯磁电子有限公司成立于06年，公司位于东莞市长安镇，是一家集新产品研发、生产、售销于一体的专业连接器制造企业。公司主营产品为：RJ45网络通讯接插件，RJ45+Transformer、网络变压器模块等磁性元器件为主体，大部份产品通过了美国UL认证。并在东莞、湖南、四川各设一厂，公司现有厂房面积5000平米，稳定员工800多人，其中技术人才有20多人，以及先进的生产设备和质量检测仪器数十台，在此公司依靠其雄厚的研发与生产实力，严格的品质管理体系，高素质的队伍，一丝不苟的作风，并能根据您的实际需求设计制造出高质量的产品与提供优良的服务
