RJ45连接器接触件的端接方式

发布日期：2021-09-06 13:37:00 来源：http://www.toreyco.com 点击：0

一、 RJ45连接器触点的端接分类如下。端接方式分为分离式连接和长久性连接：

1.分离式连接：有三种方式：弹簧施加的直接接触压力、螺钉产生的直接接触压力和楔块产生的接触压力。接触点有摩擦问题。典型端子，如螺钉固定端子和插入式端子；

2.长久性连接：有多种方法，如钎焊、铜焊、点焊、导电胶粘接等；通过机械方法实现的长久性电气连接，如压接、缠绕、冷焊、铆接等。

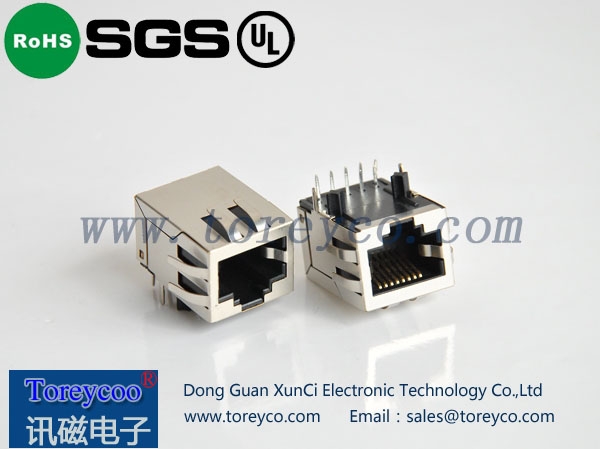

RJ45连接器

二、 RJ45连接器触点端接是一种常见的端接方法

1.接焊一般包括导线和触点的接焊以及触点和印制板的接焊。通常通过手动和波峰焊连接。其原理是，焊锡“润湿”其他金属的表面，并形成一个锡-接焊组合，其中存在各种物理、化学和冶金力和效应的复杂交织。牢固结合的关键因素包括控制接焊温度、控制接焊时间、清洁接焊表面等。如果需要助焊剂和焊料，由于各种不当操作，焊点的微观结构可能存在隐患；

2、压接：压接可靠性高，操作方便，速度快，对人员素质要求低，可避免化学污染和热污染。卷曲有多种形式。圆柱形压接常用于军工产品中，可分为可拆卸和可更换或不可拆卸和可更换。要紧的是导线、端子和操作工具之间的正确配合。此外，剥线时不应损坏导线，导线的插入应适当。压接工具包括手动压接钳、自动或半自动压接机等。

3.缠绕是指在张力下缠绕导体，将实心导体缠绕在带有棱角的圆柱形杆上，使其在棱角处变形，从而使导体与圆柱形杆之间形成气密接触面。绕组的技术要求见mil-std-1130。有手动卷绕枪和程控自动卷绕设备。绕组有两种类型：一种是绕在立柱上的所有导线都是线；其次，根部的一圈是带绝缘护套的导体。

绕组突出的特点是其高可靠性，比接焊高2-3个数量级，操作简单，在绕组错误或线路改进时易于拔出导线。然而，几乎所有的电流都流经前几圈导线，这需要绕组空间，仅适用于小截面的单股软导线，因此其使用受到束缚；

4.插入是一种可分离的物理连接方法，即将引脚和总线连接器的终端部分插入多层印制板的金属化孔中，终端部分的弹性结构与金属化孔接触。

5.穿刺实际上是针脚和总线连接器的触点与带状电缆之间的压接。有两种方式：一种是刺穿绝缘层（周围导线压接）；其次，一定要刺穿导线本身形成压接（刺穿导线压接）。
