RJ45带变压器有哪些作用?

发布日期：2016-10-29 00:00:00 来源：http://www.toreyco.com 点击：0

在以太网设备中，经过PHY接RJ45带变压器时，基地都会加一个网络变压器。有的变压器基地抽头接电源，有的又接电容到地。并且接电源时，电源值又能够不一样，3.3V，2.5V，1.8V都有。这个变压器的效果究竟是什么呢？
下面是一个大约的解答：

1、基地抽头为何有些接电源？有些接地？这个首要是与运用的PHY芯片UTP口驱动类型决议的，这种驱动类型有两种，电压驱动和电流驱动。电压驱动的就要接电源；电流驱动的就直接接个电容到地即可！所以关于不一样的芯片，基地抽头的接法，与PHY是有密切关系的，具体还要参看芯片的datasheet和参阅规划了。

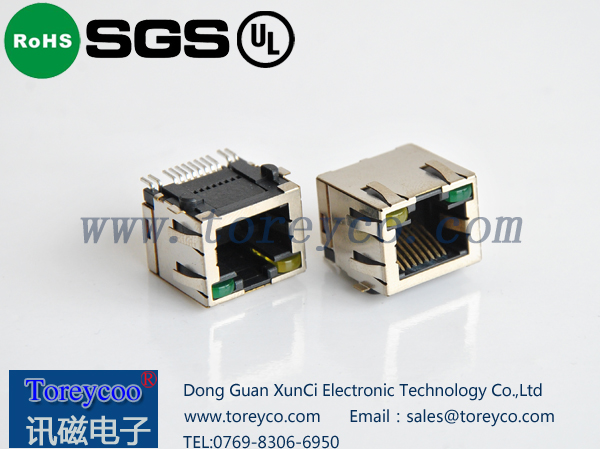

RJ45带变压器

2、为何接电源时，又接不一样的电压呢？这个也是所运用的PHY芯片材料里规则的UTP端口电平决议的。决议的什么电平，就得接相应的电压了。即如果是2.5v的就上拉到2.5v，如果是3.3v的就上拉到3.3v。RJ45网络连接器
3.这个变压器究竟是什么效果呢，可不能够不接呢。从理论上来说，是能够不需要接变压器，直接接到RJ45上，也是能正常工作的。可是呢，传输间隔就很受限制，并且当接到不一样电平网口时，也会有影响。并且外部对芯片的搅扰也很大。当接了网络变压器后，它首要用于信号电平耦合。其一，能够增强信号，使其传输间隔更远；其二，使芯片端与外部阻隔，抗搅扰才能大大增强，并且对芯片增加了很大的维护效果（如雷击）；其三，当接到不一样电平（如有的PHY芯片是2.5V，有的PHY芯片是3.3V）的网口时，不会对互相设备形成影响。RJ45连接器
总的来说，网络变压器首要有信号传输、阻抗匹配、波形修正、信号杂波抑制和高电压阻隔等效果。
