RJ45连接器的线路连接顺序是怎样的?

发布日期：2016-11-03 10:10:00 来源：http://www.toreyco.com 点击：0

RJ45连接器的线路连接顺序是怎样的?

rj45连接器俗称水晶头。便是联接网卡或HUB的那个通明的插头，是用来联接双绞线的两端。RJ-45是一种网络接口标准，类似的还有RJ-11接口，便是咱们往常所用的“电话接口”，用来联接电话线。之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。双绞线的两端有必要都装置这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。RJ45带变压器

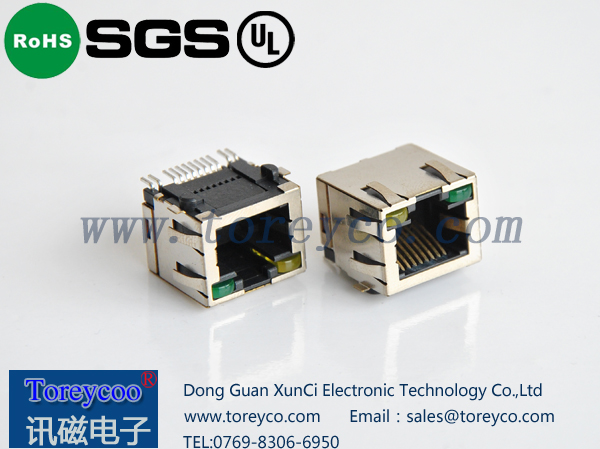

RJ45连接器

rj45连接器线路联接次第：常用B标RJ-45线路联接次第为橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。当联接不相同设备时，运用A标，其联接次第为绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。通常都常用B标的压法，假设要做交叉线，就一边为A标另一边为B标。RJ45网络连接器
rj45连接器双绞联接线有两种：一种是广泛运用的直联接线，另一种是特别情况下运用的交叉线，假设是pc联接交换机或其他网络接口等，或是其它联接的两头地位不对等的情况下都运用直联接线，而假设联接的两台设备是对等的，例如都是两台pc机，笔记本等，就要运用交叉线了，两者的差别是线序不一致，接口是相同的。
假设是手工制造rj45连接器，也便是俗称的水晶头，可以使水晶头的弹片朝外，入线口朝下，从左到右，遵从上面的线序，充分刺进线（以在水晶头的顶部看到双绞线的铜心为标准），然后用网线钳夹一下，就可以了。
